La piastra radiante magnetizzata
CharmKlima è la risposta ad alta tecnologia alla crescente richiesta
di sistemi radianti in edifici di ogni tipo e destinazione.
È un sistema di riscaldamento e raffrescamento idronico per pavimenti sopraelevati in acciaio,
capace di coniugare la facile, rapida installazione e manutenzione, con alte prestazioni,
massimo comfort e rilevanti riduzioni dei consumi.
La totale flessibilità, concessa dall’ancoraggio magnetico e dalla modularità delle piastre,
permette di soddisfare il fabbisogno energetico degli ambienti
occupando superfici comprese tra il 40% e il 70% del totale calpestabile,
in diretta funzione delle prestazioni termiche dell’edificio in cui viene installato.

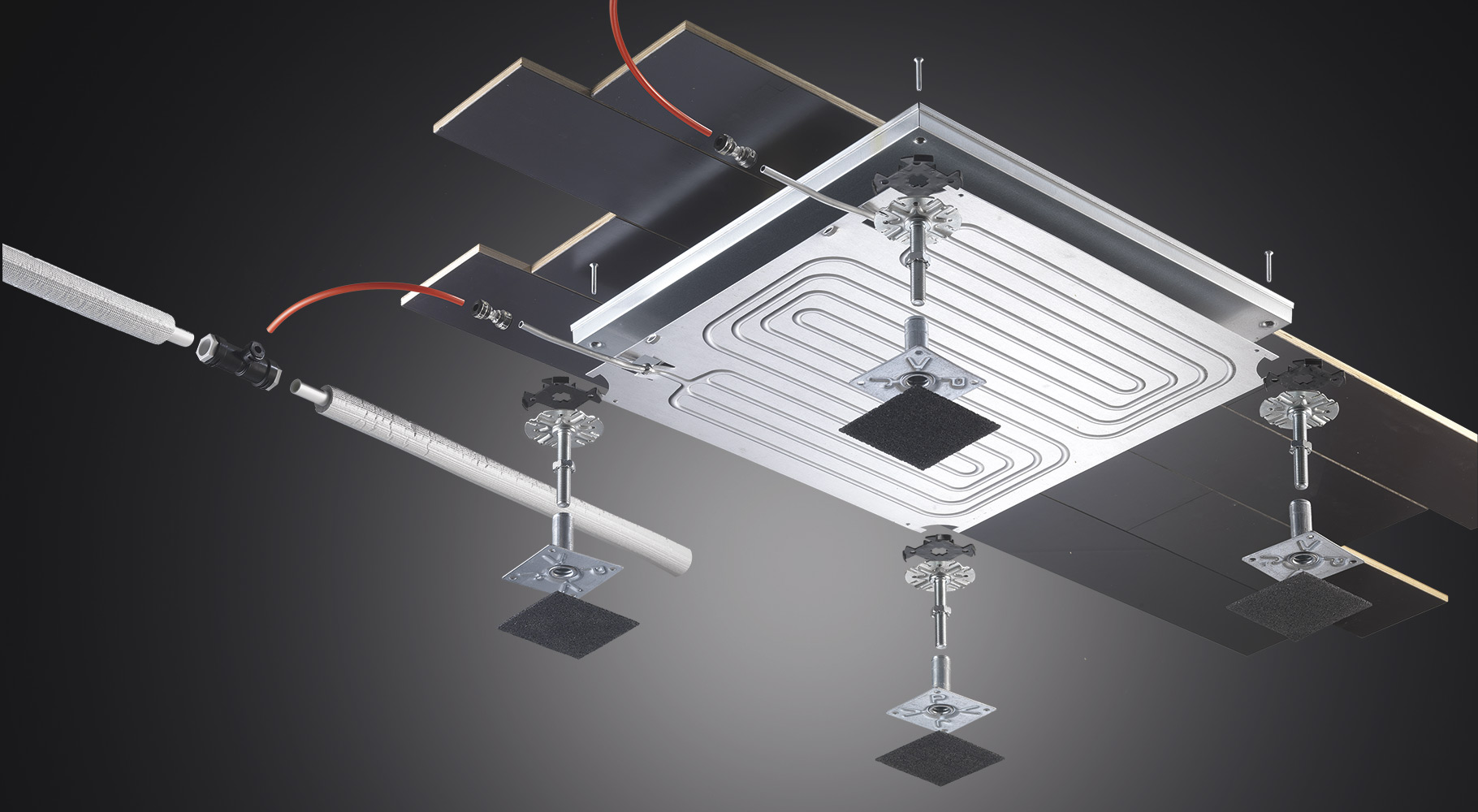

Il sistema radiante idronico

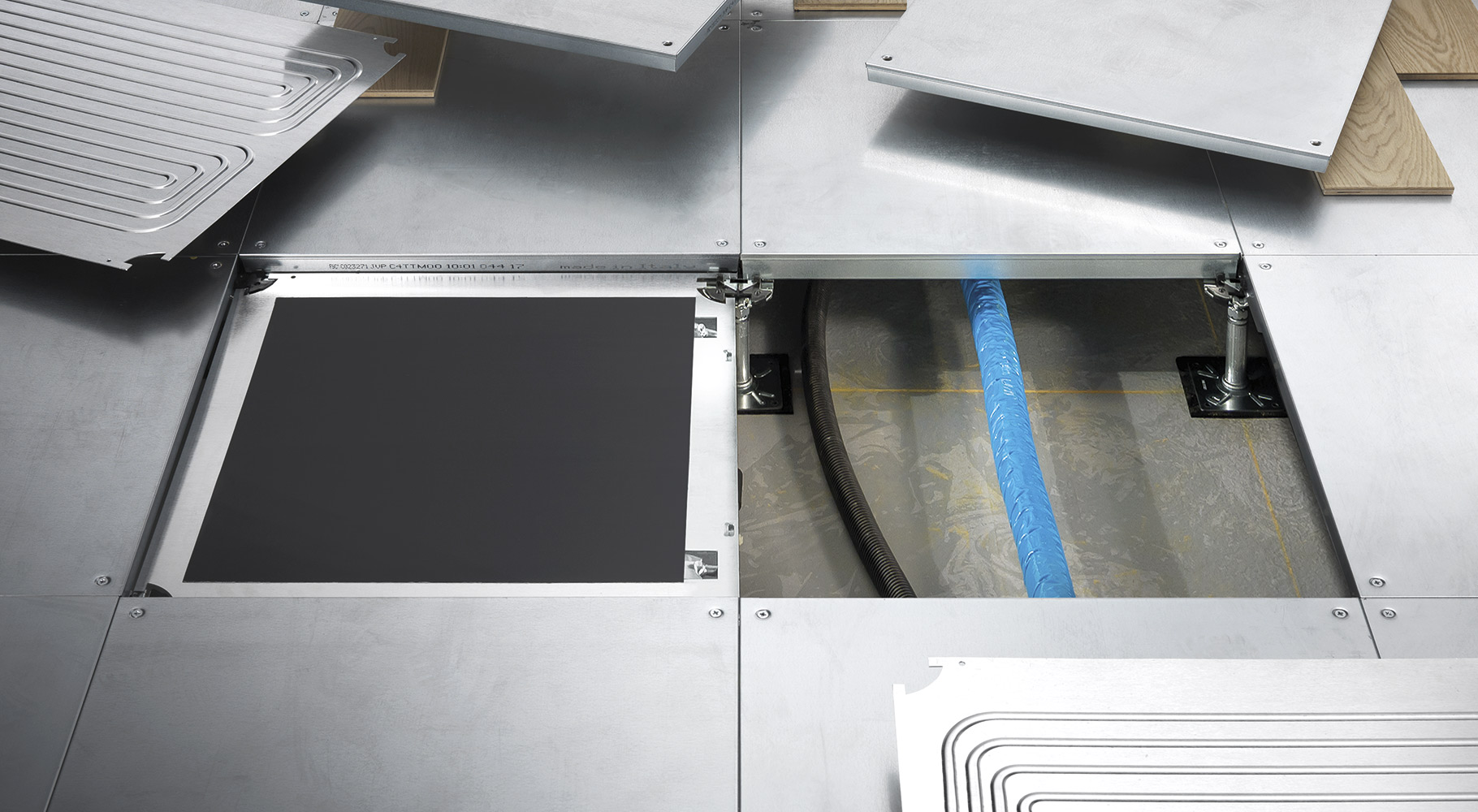

Le speciali piastre radianti con tecnologia Climabond® sono completamente indipendenti dal pavimento sopraelevato,
poggiano semplicemente sui suoi supporti e, grazie ad uno speciale film in mescola di resina
termoplastica e ferrite caricata magneticamente, aderiscono perfettamente al lato inferiore dei pannelli in acciaio,
garantendo la perfetta conducibilità termica. Grazie a specifiche tubazioni e connessioni dedicate, le piastre
distribuiscono nel circuito radiante il fluido a temperatura controllata, attivando così il funzionamento del sistema.
Tutti i componenti di CharmKlima trovano spazio, occupandone pochissimo,
nel plenum del pavimento assieme agli altri impianti, e si mettono in opera in fasi successive
a quella del pavimento stesso, risultando comunque accessibili, rimovibili, riutilizzabili e riciclabili.
La distribuzione delle piastre radianti è configurabile a piacimento e sempre modificabile,
secondo le mutevoli disposizioni degli interni, con una perfetta ottimizzazione dei consumi.
Caratteristiche tecniche:
Riscaldamento e raffrescamento

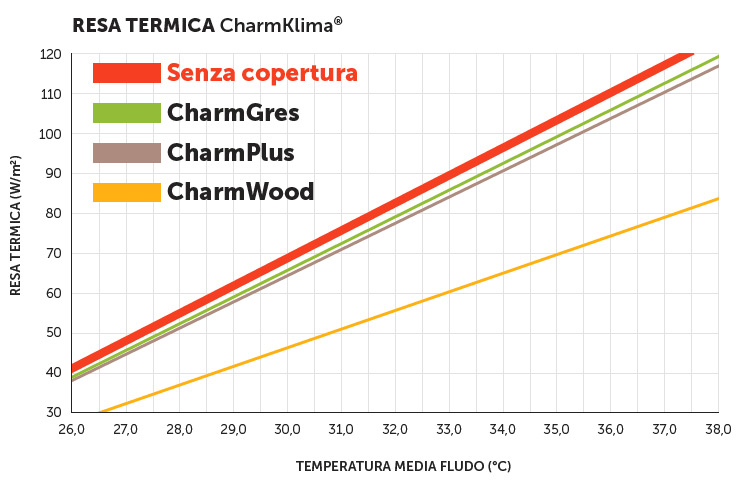

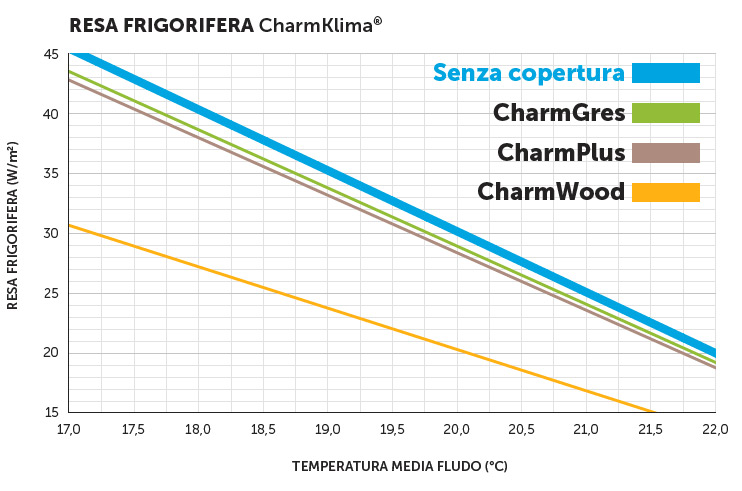

Resa termica in riscaldamento e raffrescamento: sistema composto da piastre radianti in dimensione 600×600
mm o 600x1200mm e pannelli di pavimento sopraelevato con anima in gessofibra dello spessore di 22mm e
completamente incapsulati in una lamiera d’acciaio di spessore 0,40 mm. Il pavimento sopraelevato valutato per i
calcoli è da intendersi come privo di finitura superficiale.
Per pannelli in anima gessofibra da 28 mm le temperature di mandata
riportate in tabella devono essere aumentate del 7%.
Per pannelli in anima truciolare da 22 mm le temperature di mandata
riportate in tabella devono essere aumentate del 39%.
Per pannelli in anima truciolare da 28 mm le temperature di mandata
riportate in tabella devono essere aumentate del 46%.
Per pannelli in anima gessofibra da 28 mm le temperature di mandate
riportate in tabella devono essere diminuite del 5%.
Per pannelli in anima truciolare da 22 mm le temperature di mandate
riportate in tabella devono essere diminuite del 32%.
Per pannelli in anima truciolare da 28 mm le temperature di mandate
riportate in tabella devono essere diminuite del 38%.
